30米升降式丝瓜破解版5i基础制作说明：
1、基础制作采用钢筋混泥土结构，按照《建筑地基基础设计规范》GBJ7-89等标准设计；
2、基础适用于地基强度值＞70KPa和最大风力不超过11级的地区；
3、基础垫层为150mm厚C15素混泥土，钢筋保护层厚度为40mm，混泥土强度等级为C20；
4、两根接地线φ16与地脚螺栓焊接牢固，接地电阻应小于10Ω；
5、基础埋置深度为3.2米，基础顶面应高出填土表面100mm；
6，本图纸未详尽事宜参照国家相关规定标准执行

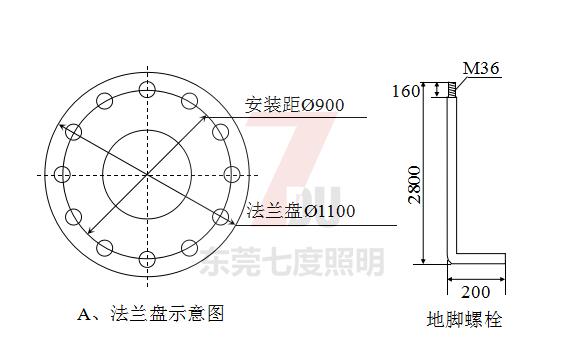

30米升降式丝瓜破解版5i基础地脚螺栓及定位调节板说明：
1、地脚螺栓采用Ø36优质钢材（A3）加工而成，总长度3000mm，顶端放160mm-M36螺牙，并配上24只M36的螺母，下端以R100弯折200mm，整个基础共12根M36螺栓。
2、用厚δ8mm钢板割圆。外径Ø1100mm，内径Ø630mm，钻打12只Ø45的螺孔，其12个孔眼均布，对孔中心距Ø900mm。模板可以调节灯杆垂直度。


30米升降式丝瓜破解版5i基础中避雷接地装置与电缆穿线管:
1、避雷接地极采用两根Ø16的圆钢，上端分别焊在地脚对边两根螺栓的底端200mm处，下端一定要穿出混凝土垫层800mm，此工作切不可疏忽。接地电阻应小于10Ω。
2、电缆穿线管Ø50以上，可用PVC管，也可用镀锌钢管以R180弯折而成。

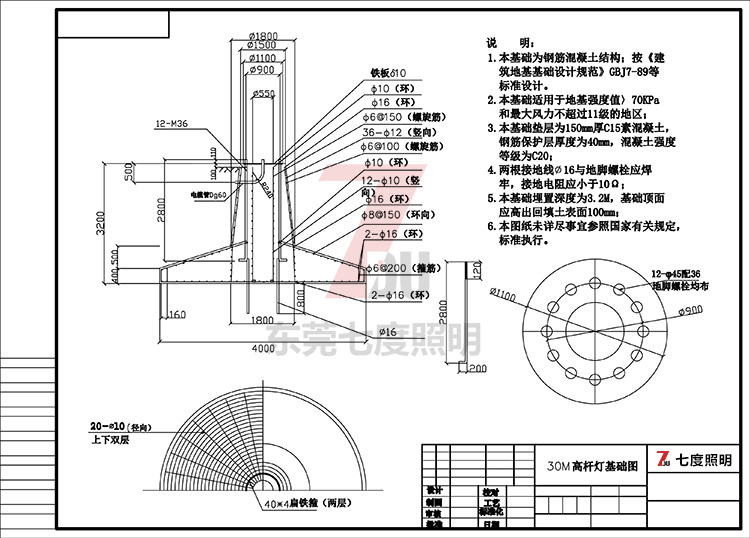

附：30米丝瓜破解版5i基础制作图纸：
